工厂企业公用设施布置要求 GB50187-2012

发表时间:2012-08-27 来源:职业卫生网 浏览次数: 评论: 顶: 踩:

5.3.1 公用设施的布置,宜位于其负荷中心或靠近主要用户。

5.3.2 总降压变电所的布置,应符合下列要求:

1 宜位于靠近厂区边缘且地势较高地段;

2 应便于高压线的进线和出线;

3 应避免设在有强烈振动的设施附近;

4 应避免布置在多尘、有腐蚀性气体和有水雾的场所,并应位于多尘、有腐蚀性气体场所全年最小频率风向的下风侧和有水雾场所冬季盛行风向的上风侧。

5.3.3 氧(氮)气站宜布置在位于空气洁净的地段。氧(氮)气站空分设备的吸风口,应位于乙炔站和电石渣场及散发其它碳氢化合物设施的全年最小频率风向的下风侧;吸风口与乙炔站及电石渣场之间的最小水平间距,应符合现行国家标准《氧气站设计规范》的有关规定。

5.3.4 压缩空气站的布置应符合下列要求:

1 应位于空气洁净的地段,应避免靠近散发爆炸性、腐蚀性和有害气体及粉尘等场所,并应位于散发爆炸性、腐蚀性和有害气体及粉尘等场所全年最小频率风向的下风侧;

2 压缩空气站的朝向,应结合地形、气象条件,使站内有良好的通风和采光。贮气罐宜布置在站房的北侧;

3 压缩空气站的布置,尚应符合本规范第5.2.4 和第5.2.5 条的规定。

5.3.5 乙炔站的布置应符合下列要求:

1 应位于排水及自然通风良好的地段;

2 应避开人员密集区和主要交通地段;

3 乙炔站与氧(氮)气站空分设备吸风口的最小水平间距,应符合现行国家标准《乙炔站设计规范》GB 50031 的有关规定。

5.3.6 煤气站和天然气配气站、液化气配气站的布置应符合下列要求:

1 宜布置在厂区的边缘地段和位于主要用户的全年最小频率风向的上风侧;

2 煤气站的布置应符合现行国家标准《工业企业煤气安全规程》GB 6222 的有关规定;发生炉煤气站的布置应符合《发生炉煤气站设计规范》GB 50195 的有关规定;天然气配气站、液化气配气站的布置应符合现行国家标准《城镇燃气设计规范》GB 50028 的有关规定;

3 煤气站应避免其灰尘、烟尘和有害气体对周围环境的影响;其贮煤场和灰渣场,宜布置在煤气站全年最小频率风向的上风侧;水处理设施和焦油池宜布置在站区地势较低处;

4 天然气配气站宜布置在靠近天然气总管进厂方向和至各用户支管较短的

地点;并宜位于有明火或散发火花地点的全年最小频率风向的上风侧;5 液化气配气站的布置应符合下列要求:

1)应布置在运输条件方便的地段;

2)宜靠近主要用户和布置;

3)应布置在明火或散发火花地点的全年最小频率风向的上风侧;

4)应避免布置在窝风地段。

5.3.7 锅炉房的布置应符合下列要求:

1 宜布置在厂区全年最小频率风向的上风侧,应避免灰尘和有害气体对周围环境的影响;

2 当采取自流回收冷凝水时,宜布置在地势较低,且不窝风的地段;

3 燃煤锅炉房应有贮煤与灰渣场地和方便的运输条件。贮煤场和灰渣场,宜布置在锅炉房全年最小频率风向的上风侧。

5.3.8 给水净化站的布置,宜靠近水源地或水源汇集处;当布置在厂区内时,应位于厂区边缘、环境洁净、给水总管短捷,且与主要用户支管距离短的地段。

5.3.9 循环水设施的布置,应位于所服务的生产设施附近,并应使回水具有自流条件,或能减少扬程的地段。沉淀池附近,应有相应的淤泥堆积、排水设施和运输线路的场地。循环水冷却设施的布置应符合下列要求:

1 冷却塔宜布置在通风良好、避免粉尘和可溶于水的化学物质影响水质的地段;

2 不宜布置在屋外变配电装置和铁路、道路冬季盛行风向的上风侧。冷却塔与相邻设施的最小水平间距,宜符合表5.3.9 的规定。

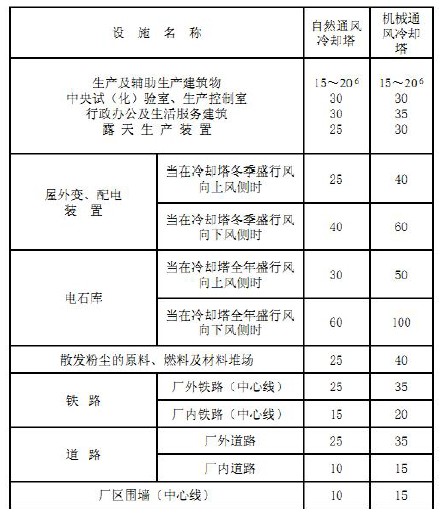

表5.3.9 冷却塔与相邻设施的最小水平间距(m)

冷却塔与相邻设施的最小间距

注:

1 表列间距除注明者外,冷却塔自塔外壁算起;建筑物自最外边轴线算起;露天生产装置自最外设备的外壁算起;屋外变、配电装置自最外构架边缘算起;堆场自场地边缘算起;道路为城市型时,自路面边缘算起,为公路型时,自路肩边缘算起;

2 冬季采暖室外计算温度在0℃以上的地区,冷却塔与屋外变、配电装置的间距,应按表列数值减少25%;冬季采暖室外计算温度在-20℃以下的地区、冷却塔与相邻设施(不包括屋外变、配电装置和散发粉尘的原料、燃料及材料堆场)的间距,应按表列数值增加25%;当设计中规定在寒冷季节冷却塔不使用风机时,其间距不得增加; 季节冷却塔不使用风机时,其间距不得增加;

3 附属于车间或生产装置的屋外变、配电装置与冷却塔的间距,应按表列数值减少25%;

4 单个小型机械冷却塔与相邻设施的间距可适当减少;

5 在改建、扩建工程中,当受条件限制时,表列间距可适当减少,但不得超过25%;

6 生产及辅助生产建筑物均为丙、丁、戊类建筑耐火等级,自然通风冷却塔(机械通风冷却塔)距离水工设施为15m,其他建构筑物采用20m。

5.3.10 污水处理站的布置,应符合下列要求:

1 应布置在厂区和居住区全年最小频率风向的上风向;

2 宜位于厂区地下水流向的下游,且地势较低的地段;

3 与水源地之间应有卫生防护距离,并应符合现行国家标准《生活饮用水卫生标准》GB 5749 的有关规定;

4 宜靠近工厂污水排出口或城乡污水处理厂。

5.3.11 中央试(化)验室的布置,应满足下列要求:

1 应布置在散发有害气体、粉尘,以及循环水冷却塔等产生大量水雾设施全年最小频率风向的下风侧 量水雾设施全年最小频率风向的下风侧;

2 宜有良好的朝向和通风采光条件;

3 与振源的最小间距应符合表5.2.4-1 的规定。

5.3.12 当需设置排水泵站时,其布置应符合下列要求:

1 生活污水泵站应布置在生活污水总排水管的附近;

2 雨水排水泵站应布置在雨水总排水方沟(管)出口的附近。

5.3.13 当建设自备热电站时,应布置在靠近热电负荷的中心,且燃料供应便捷的地段。
